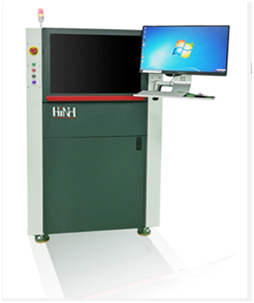

型 号 | HD600 / HD600L | HD600B / HD600BL |
相机 | 500/1200万像素数字工业相机 |
镜头 | 远心镜头 |
光源 | 高亮WRGB同轴环形光源 |
分辨率 | 15μm (选配10um) |
FOV尺寸 | 36 * 30mm (10μm: 24 * 20 mm) |
检测速度 | <160 ms/FOV |
轨道调宽 | 自动调宽 |
进板流向 | 左→右/右→左 (一键自由切换) |
固定轨 | 前轨 |
轨道高度 | 900±20 mm / 750 ±20 mm |
PCB尺寸 | 40*40mm ~ 420*380mm / 520*520mm | 40*40mm ~ 420*380mm / 520*520mm |
板重(最大) | 7KG |
PCB厚度 | 0.3~5 mm |
PCB板弯 | <5mm |
PCB净高 | Top: 40mm, Bot: 100mm | Top: 150mm, Bot: 40mm |
工艺边 | 3.5 mm |

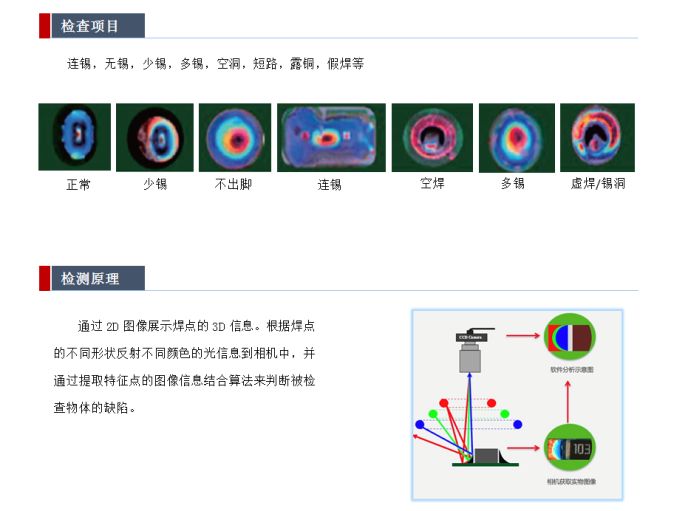

检测项目 | 偏位,缺件,歪斜,立碑,侧立,翻件、错件,极性,无锡、少锡,短路,虚焊,空焊,溢胶,锡洞,异物,不出脚、锡球、异物 |
操作系统 | Windows 7 /10专业版 |
电源 | AC220V 50/60Hz,1.5KVA,无需气压 |
通讯方式 | SMEMA,ETHERNET |
环境要求 | 温度:10~35℃,湿度: 35~80% RH(无结霜) |
设备尺寸 | L*W*H: 925*1035*1600mm L*W*H: 1000 *1164*1600mm | L*W*H: 925*1035*1600mm L*W*H: 1000 *1164*1600mm |
设备重量 | 680KG / 750 KG | 680KG / 750KG |
