通过DIP焊点检测设备与自动修补设备的数据互联互通,实现DIP 焊点的自动检查与自动返修,达到DIP线的自动化目标。

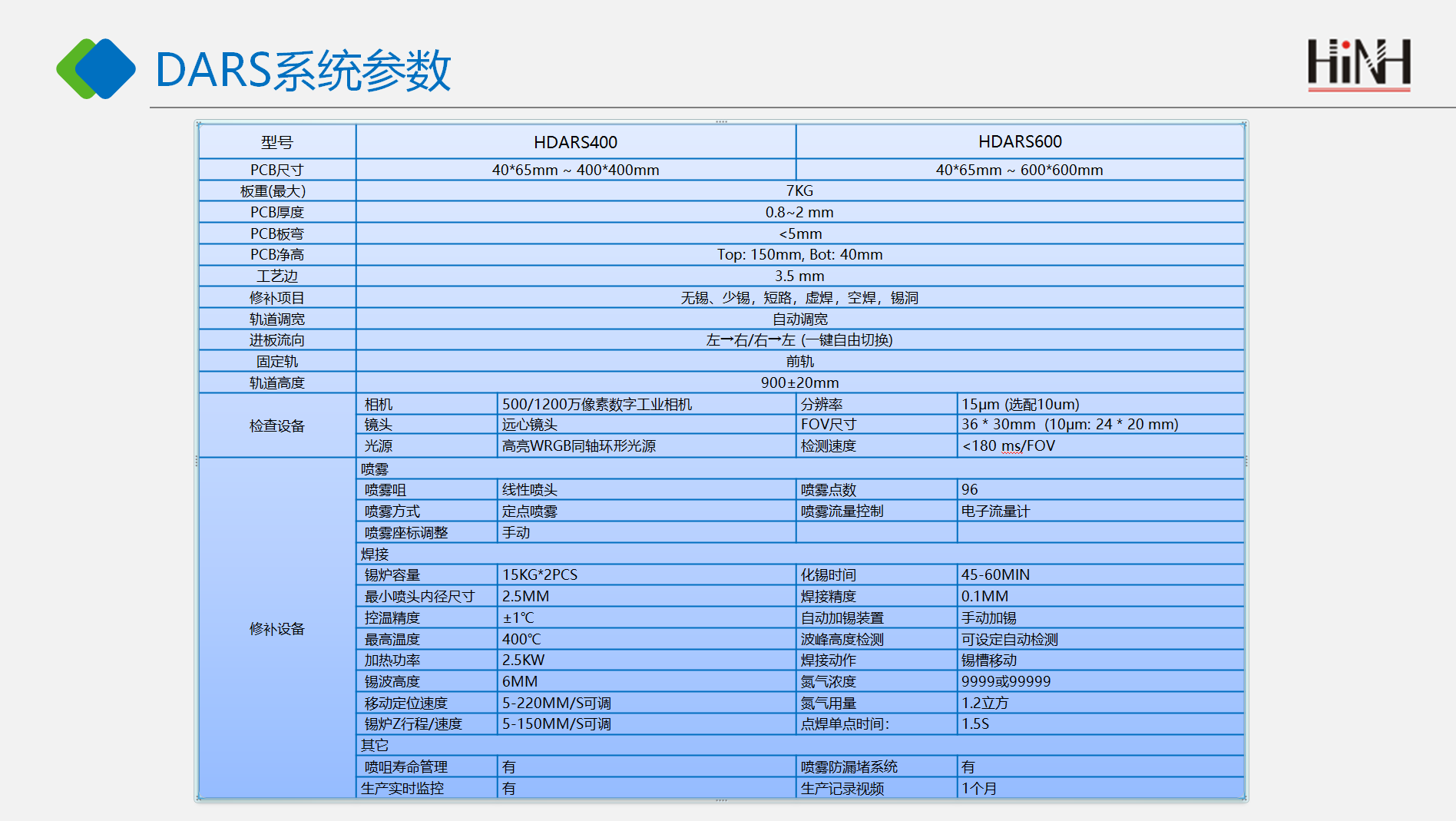

型号
HDARS400
HDARS600
PCB尺寸
40*65mm ~ 400*400mm
40*65mm ~ 600*600mm
板重(最大)
7KG
PCB厚度
0.8~2 mm
PCB板弯
<5mm
PCB净高
Top: 150mm, Bot: 40mm
工艺边
3.5 mm
修补项目
无锡、少锡,短路,虚焊,空焊,锡洞
轨道调宽
自动调宽
进板流向
左→右/右→左 (一键自由切换)
固定轨
前轨
轨道高度
900±20mm
检查设备
相机
500/1200万像素数字工业相机
分辨率
15μm (选配10um)
镜头
远心镜头
FOV尺寸
36 * 30mm (10μm: 24 * 20 mm)
光源
高亮WRGB同轴环形光源
检测速度
<180 ms/FOV
修补设备
喷雾
喷雾咀
线性喷头
喷雾点数
96
喷雾方式
定点喷雾
喷雾流量控制
电子流量计
喷雾座标调整
手动
焊接
锡炉容量
15KG*2PCS
化锡时间
45-60MIN
最小喷头内径尺寸
2.5MM
焊接精度
0.1MM
控温精度
±1℃
自动加锡装置
手动加锡
最高温度
400℃
波峰高度检测
可设定自动检测
加热功率
2.5KW
焊接动作
锡槽移动
锡波高度
6MM
氮气浓度
9999或99999
移动定位速度
5-220MM/S可调
氮气用量
1.2立方
锡炉Z行程/速度
5-150MM/S可调
点焊单点时间:
1.5S
其它
喷咀寿命管理
有
喷雾防漏堵系统
生产实时监控
生产记录视频
1个月
